RS485 통신 결선

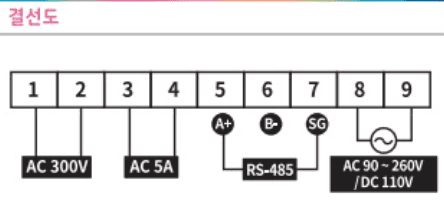

결선도 설명


이미지에 나와 있는 결선도를 보면 다음과 같은 결선이 필요하다:

  1. 1번 및 2번 핀: AC 300V 전원 공급
  2. 3번 및 4번 핀: AC 5A 전원 공급
  3. 5번 핀: A+ (RS485 통신선)
  4. 6번 핀: B- (RS485 통신선)
  5. 7번 핀: SG (Signal Ground)
  6. 8번 및 9번 핀: AC 90~260V / DC 110V 전원 공급

결선 방법

  1. 전원 결선:

    • 1번과 2번 핀에 AC 300V 전원을 연결
    • 3번과 4번 핀에 AC 5A 전원을 연결
    • 8번과 9번 핀에 AC 90~260V 또는 DC 110V 전원을 연결

  2. RS485 통신선 결선:

    • A+ (5번 핀)와 B- (6번 핀)을 각각 RS485 장치의 A+와 B-에 연결
    • SG (7번 핀)은 Signal Ground로 사용

TX와 RX의 개념

  • TX (Transmit): 송신, 데이터를 보내는 역할
  • RX (Receive): 수신, 데이터를 받는 역할

RS485는 차동 신호를 사용하여 데이터 전송을 하기 때문에 TX와 RX의 구분이 없다. A+와 B- 두 개의 라인으로 데이터가 양방향으로 전송된다.

Serial to USB로 데이터 수신

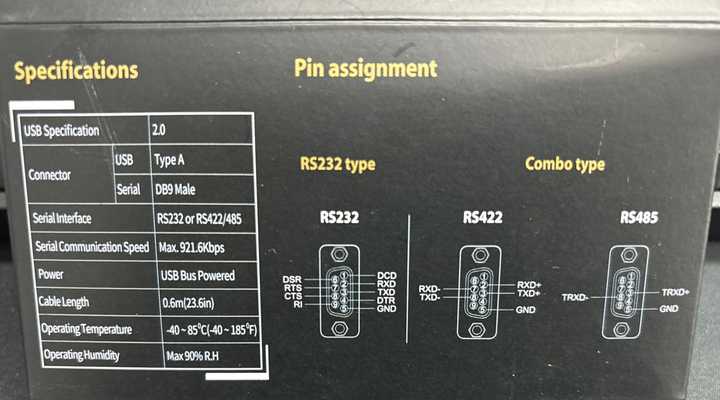

RS485 to USB 컨버터 핀 설명

컨버터 핀 배치와 각각의 의미는 다음과 같다:

  • TRXD+ (Transmit/Receive Data Positive): RS485의 A+ 선과 연결
  • TRXD- (Transmit/Receive Data Negative): RS485의 B- 선과 연결
  • GND (Ground): 신호 접지, RS485 장치의 SG와 연결

단계별 연결 방법

  1. RS485 to USB 컨버터 준비:

    • RS485 신호를 USB 신호로 변환하기 위해 RS485 to USB 컨버터가 필요하다.

  2. RS485 to USB 컨버터 연결:

    • TRXD+ (컨버터의 3번 핀)를 RS485 장치의 A+ (5번 핀)에 연결
    • TRXD- (컨버터의 8번 핀)를 RS485 장치의 B- (6번 핀)에 연결
    • GND (컨버터의 5번 핀)를 RS485 장치의 SG (7번 핀)에 연결

  3. PC에 USB 연결:

    • RS485 to USB 컨버터를 PC의 USB 포트에 연결

  4. 시리얼 통신 소프트웨어 설치:

    • Putty, Tera Term 또는 다른 시리얼 통신 소프트웨어를 설치하거나
    • Serial 통신을 구현하는 소프트웨어를 간단하게 만들어서 사용

  5. 시리얼 포트 설정:

    • 시리얼 통신 소프트웨어에서 적절한 COM 포트를 선택
    • 이 제품의 경우 전송속도는 9600bps/19200bps (반2중, 조보동기방식)
    • Data형식은 Start 1bit, Data 8bit, 패리티 None, Stop 1bit
    • 프로토콜 명은 Modbus RTU (인터페이스 : RS-485 2Wire)
