Modbus 시작하기

Modbus는 일반적으로 장치간 SCADA 식의 네트워크 통신에 사용됩니다. 예를 들어, 대형 서버는 PLC 또는 PAC의 마스터가 될 수 있고, PLC/PAC는 또한 센서, 밸브, 모터 또는 기타 임베디드 장치의 마스터가 될 수도 있다.

이러한 요구를 충족하기 위해 Modbus는 유연적인 데이터 및 함수 모델을 갖춘 요청-응답 프로토콜로서 제작되었다.

요청-응답 구조

Modbus는 마스터-슬레이브 구조를 사용한다. 마스터 디바이스는 통신을 시작하고 슬레이브 디바이스는 응답하는 형태로 동작한다. 한 번에 하나의 마스터만 존재할 수 있으며, 다수의 슬레이브가 존재할 수 있다.

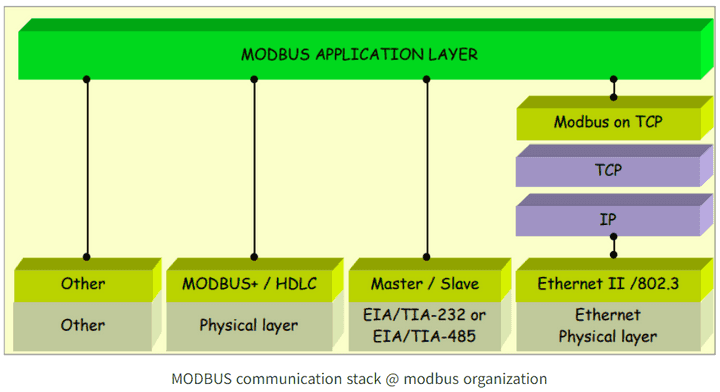

Modbus에서 요청은 여러 층으로 된 데이터의 세트이다. 첫 번째 계층은 Application Data Unit(ADU)로, 대부분의 사람들이 ADU를 Modbus의 유형이라고 생각하지만, ADU에는 ASCII, Remote Terminal Unit(RTU), TCP/IP의 세 가지가 있다.

Modbus RTU 프로토콜 (Serial Remote Terminal Unit)


TCP는 소프트웨어에서 Modbus의 요청과 응답을 효율적으로 처리하고, 각 요청에 대한 전용 연결과 식별자를 통해 보다 효율적인 네트워킹을 구현하는 현대식 포맷이다. RTU와 ASCII는 좀 더 오래된 시리얼 ADU 포맷으로, 차이점은 RTU는 바이너리 형식으로 데이터를 표현하며 ASCII는 ASCII 문자로 요청을 보낸다는 점입니다.

Modbus 프로토콜은 시리얼과 TCP/UDP에서 활용할 수 있는데, 그중 시리얼통신인 485로 4선 통신하는 경우는 RTU가 많이 사용된다.

프레임 구조

  • 슬레이브 주소 (Slave Address): 1 바이트 (0-255)
  • 기능 코드 (Function Code): 1 바이트 (1-255)
  • 데이터 (Data): n 바이트 (기능 코드에 따라 다름)
  • CRC: 2 바이트

주요 기능 코드

  • 0x01: Read Coil Status (디지털 출력 상태 읽기)
  • 0x04: Read Input Registers (아날로그 입력 레지스터 읽기)
  • 0x05: Force Single Coil (단일 Coil 제어)
  • 0x0F: Force Multiple Coils (다중 Coil 제어)
  • 0x10: Preset Multiple Registers (다중 레지스터 제어)

예제

  1. 0x01: Read Coil Status

    • 요청 (Query):
      • 슬래이브 주소: 0x11
      • 기능 코드: 0x01
      • 레지스터 시작 주소: 0x0003
      • 포인트 수: 0x0012
    • 응답 (Response):
      • 슬래이브 주소: 0x11
      • 기능 코드: 0x01
      • 바이트 수: 0x03
      • 데이터: 0xCD, 0x6B, 0x02

  2. 0x04: Read Input Registers

    • 요청 (Query):
      • 슬래이브 주소: 0x0A
      • 기능 코드: 0x04
      • 레지스터 시작 주소: 0x0000
      • 포인트 수: 0x0002
    • 응답 (Response):
      • 슬래이브 주소: 0x0A
      • 기능 코드: 0x04
      • 바이트 수: 0x04
      • 데이터: 0x022B, 0x0064

  3. 0x05: Force Single Coil

    • 요청 (Query):
      • 슬래이브 주소: 0x11
      • 기능 코드: 0x05
      • 레지스터 주소: 0x0002
      • 제어 상태값: 0xFF00 (ON)
    • 응답 (Response):
      • 슬래이브 주소: 0x11
      • 기능 코드: 0x05
      • 레지스터 주소: 0x0002
      • 제어 상태값: 0xFF00

CRC 검사

CRC는 전송 메시지의 끝에 추가되어 수신 측이 수신 데이터를 바이트씩 수신할 때마다 계산한 값과 비교하여 수신 에러 여부를 판단한다. CRC는 16비트로 구성되며, 전송 메시지에서 하위 바이트가 먼저 전송되고 상위 바이트가 뒤이어 전송된다.

CRC 코드 생성 방법 (C언어)

byte OutBuff[32] = {0x00, 0x04, 0x00, 0x00, 0x00, 0x0F, 0x00, 0x00}; //전송 데이터 버퍼

void CRC_Maker(uint8_t *data, uint8_t length) {
    uint16_t C = 0xFFFF;  // CRC 초기값 0xFFFF로 16bit 모두 1
    uint8_t D; // 수신한 데이터 8bit
    uint16_t CY, DD;

    for (i = 0; i < length; i++) { // 모든 데이터가 수신될 때 까지 반복
        D = OutBuff[i];
        C = C ^ D;  // 수신한 8bit 와 하위CRC 8bit 를 Exclusive OR
        for (j = 0; j < 8; j++) {
            CY = C & 1; C = C / 2; C = C >> 1;
            // CRC 코드를 1bit씩 >> 하고 하위비트 값을 적출하고 상위비트는 0
            if (CY == 1) {
                C = C ^ 0xA001; //적출한 하위비트가 1이면 0xA001이랑 Exclusive OR
            }
        }
    }

    DD = C / 256;
    OutBuff[length] = (byte) (C - DD * 256) ;  // CRC_low
    OutBuff[length + 1] = (byte) DD;  // CRC_high
}

전력계에서 전력데이터를 가져오는 법

기능버퍼에 hex코드 0x04 (Read Input Registers) 를 사용해야 한다.

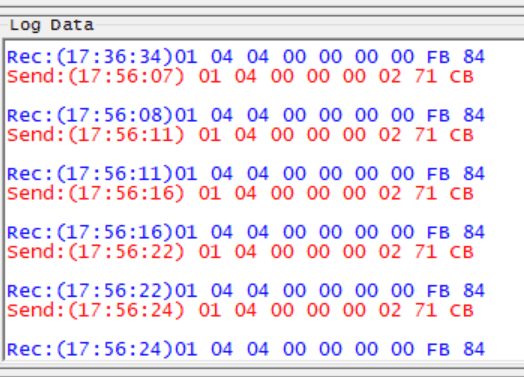

전송 및 응답 결과
